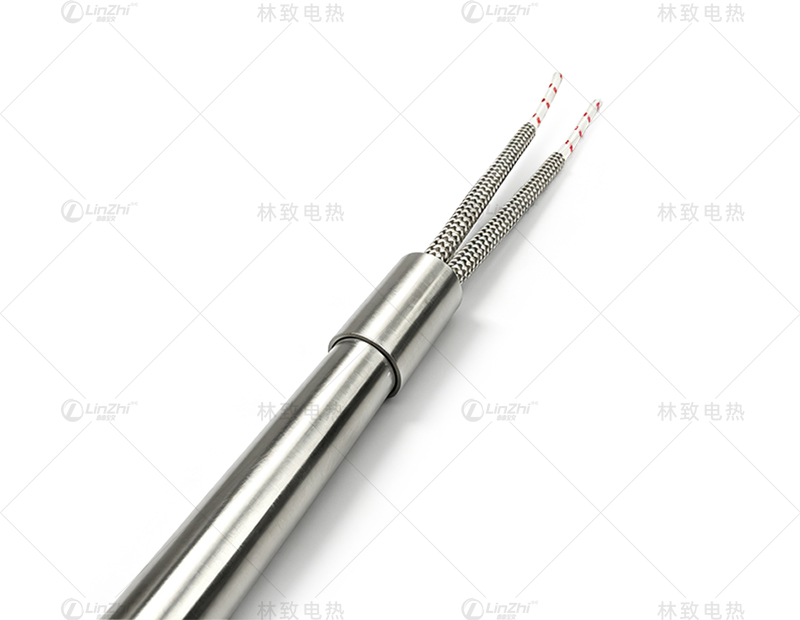

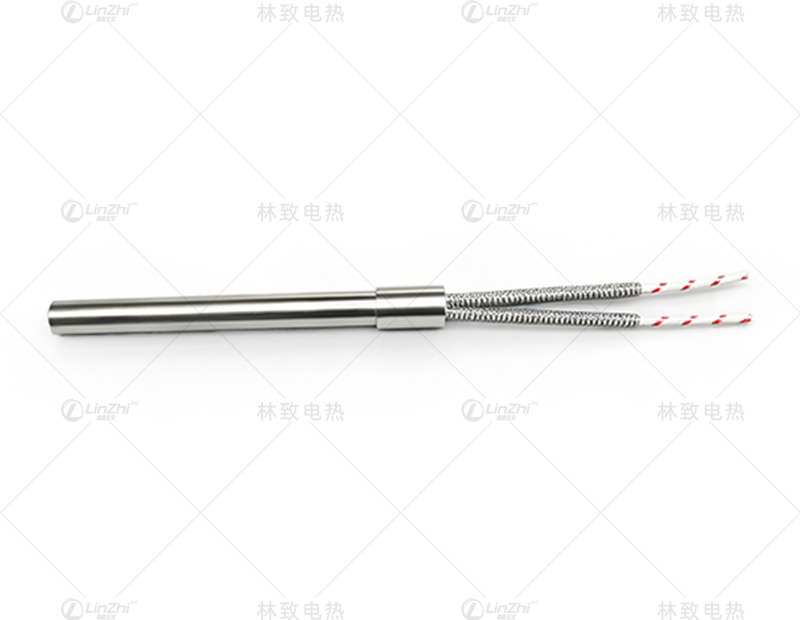

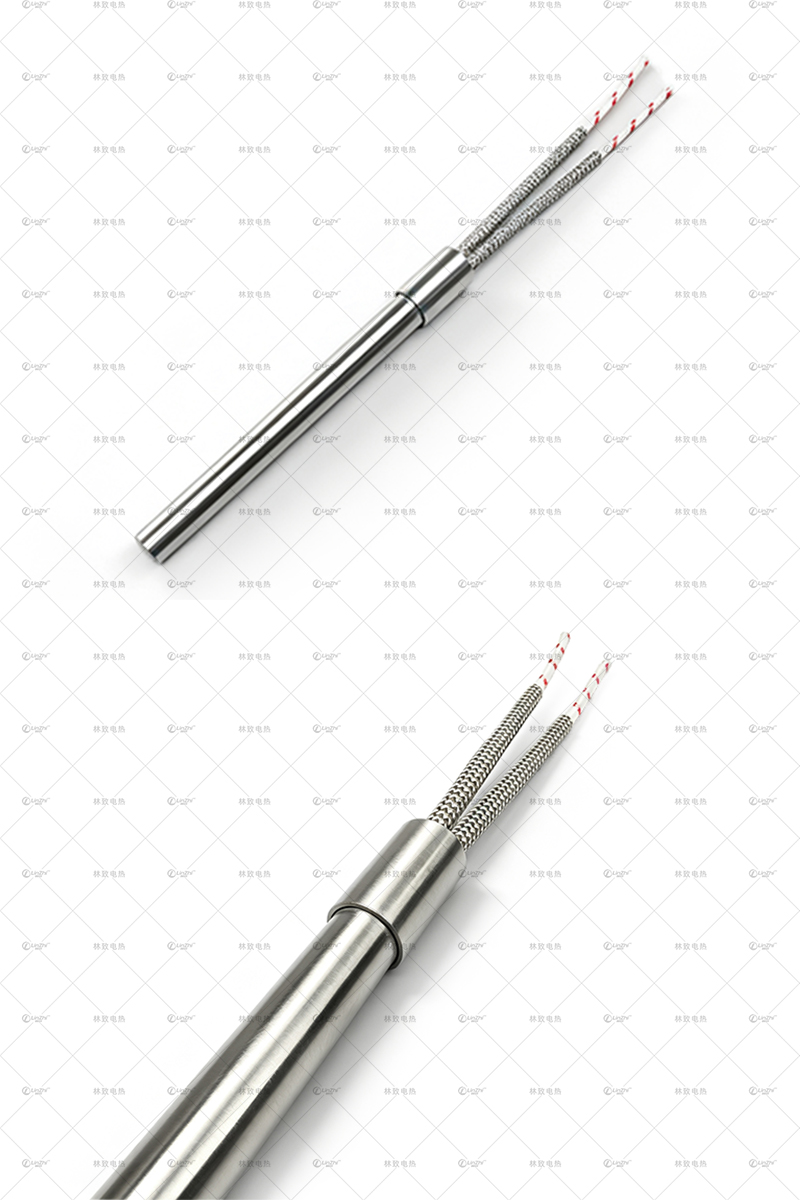

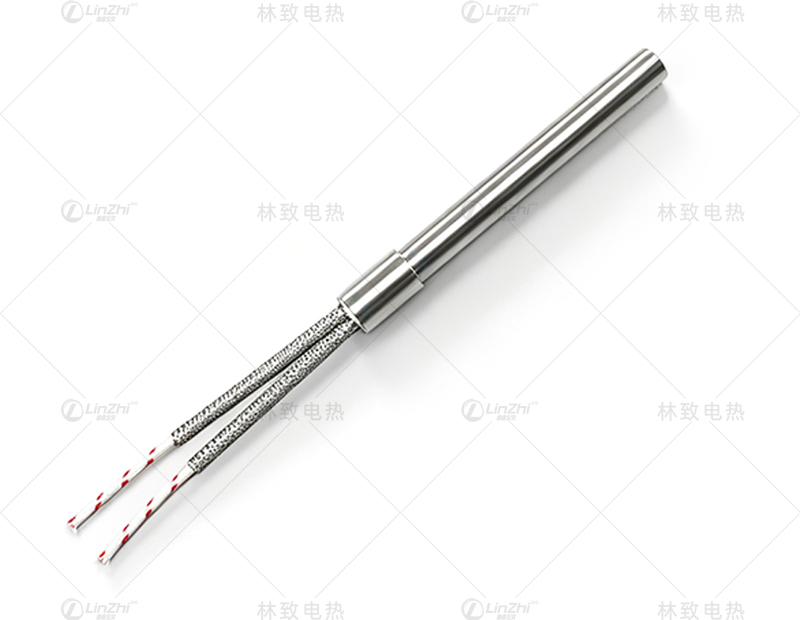

LZ00042-限位固定单头电热管 生成码

林致单头电热管,采用严谨的加工工艺与高品质的材料,经过严格制造,多道工序制成。制作成品后进行寿命模拟测试,综合仪器测试,保证交付的是最符合您需求的产品!产品核心元件:进口Cr20Ni80合金镍铬丝、高纯度镁粉、高温不锈钢管、精选镁棒,镍锰引棒,优质高温线……
  • 产品详情
  • 技术参数
  • 发热管材质
  • 选型细节
  • 可定制内容
  • 更多可选结构

本条产品规格为下图纸的规格*电压*功率*线长,如需要定制其他规格请联系林致电热给我们数据,联系林致电热可以把图纸截图或者报本图纸编码:LZ00042即可。




常规技术参数

单头管直径:

2.5mm - 30mm

直径公差:

±0.02mm

单头管长度:

15mm - 3m

长度公差:

±1mm

标准冷端尺寸:

5-10mm

单头管外壳金属材质:

不锈钢管材料304/321/316/310S;钛合金;英特莱800/840

电阻发热丝:

NiCr 80-20电阻丝

常规电压:

480V/380V/240V/230V/220V/200V/110V/100V/48V/36V/24V/12V

最高使用温度:

950℃

功率误差:

﹢5%,﹣10%

电阻误差:

﹢10%,﹣5%

冷态绝缘电阻:

≥500 MΩ

冷态最大泄露电流:

≤0.5mA



单头电热管主要材料

电阻发热丝:

NiCr 80-20电阻丝

绝缘填充物:

改性镁粉/高纯氧化镁粉/海水镁粉

单头管外壳金属材质:

不锈钢管材料304/321/316/310S;钛合金;英特莱 800/840

不锈钢焊底:

不锈钢管材料304/321/316/310S;钛合金;英特莱 800/840

金属引棒:

304/321/316/310S/镍锰线

高温引线:

玻璃纤维:耐温250℃
特氟龙:耐温250℃
硅材料:耐温200℃
高温玻纤: 耐温450℃
纯镍高温线:耐温600℃
陶瓷珠:耐温800℃

引线保护套管:

硅胶玻璃纤维护套
硅胶引线护套
金属编织护套
金属波纹护套

密封端(封口):

环氧树脂:耐温180℃
硅橡胶:耐温220℃
玻璃珠:耐温600℃
陶瓷胶:耐温1100℃
高温水泥:耐温1200℃

请告诉我们使用场景与使用细节,我们的技术人员会帮您选型!林致电热致力于为客户提供最优质的服务!



产品优势

1、

林致电热采用材料精良,工艺精湛,精心打造电热高品质精品;

2、

单头管简单又经济的安装方式,直插即用型;

3、

小小身段,大大作用! (体积较小可达到较高的功率)
径最小做的2.5mm,林致单头管目前最高1平方cm²可做33W;

4、

单头管维护和更换更快捷;

5、

严格控制电热管直径长度精确,功率标准、精度高、传热效率快、外观精美;

6、

合理解决热平衡,可定制功率做到加热部分温度均匀;

7、

林致电热获得CE & ISO9001 & 电热专利 & RoHS 资质认证;

8、

林致电热获得业界一致信誉好评质量好评,拥有多种业界资质证书。

设计细节

我们需要知道以下信息:

1、

电热管直径、长度(或安装孔大小),额定电压、额定功率,功率范围;

2、

电热管有效发热长度;

3、

电热管加热介质、使用温度;

4、

电热管每天工作时间;

5、

电热管固定方式、护套方式;

6、

电热管引线长度、引线承受温度。

注:请尽量提供产品详细需求及使用信息,林致电热设计生产出最符合您需求的产品!


可根据需求定制

单头管发热区可选

·单头电热管发热区域可根据需要定制,如定制分段发热型,或者对同一加热管内发热区域进行独立控制。

单头管不发热段定制

·正常默认两端冷端为5mm,5mm,可按实际需求而定制不发热区的长度及位置,以达到最佳加热效果。
不发热区可位于加热管两端、中间位置或指定位置;

·单头电热管发热区域可根据需要定制,如定制分段发热型,或者对同一加热管内发热区域进行独立控制。

单头管功率分布定制

·由于单头电热管发热区域两端的温度通常会低于中间的部位, 在一些应用中(例如橡胶模具、精密模
具、热切设备)尤其需要改善。为解决热源分布不均的问题,可定制单头电热管两端的功率高于中间部位。
35%/30%/35%三段加热或25%/20%/10%/20%/25%五段加热是常见的功率分布;

单头管出线密封和防潮

·为了加强产品的密封和防潮性能,可用环氧树脂、硅橡胶、陶瓷胶、高温水泥或特氟龙作为出线端的密封
材料,最高耐热温度可达1100℃。环境差也可选用特氟龙引线;

内置感温线

·感温线( "J"或"K"型)可内置于筒式加热器(单头加热管)中间或底部,同时有接地或不接地可选;

单头管封口用耐高温材料

·如须在极高的温度下使用单头电热管,可选用九五高频陶瓷封口,并用高温陶瓷胶、高温水泥密封,最高
耐热温度可以达到1100℃。引线选用高温元姆纯镍线或镍锰线套磁珠可选;
